Cómo soldar los cables Gotham según el número de conductores

1 conductor desbalanceado RCA / Phono / Jack, instrucciones de cableado

El más sencillo de soldar, vivo al pin de señal y malla al pin o terminal de blindaje o masa.

A pesar de que Gotham cuenta con los cables desbalanceados perfectos para este tipo de aplicaciones de las series 1001X GAC-1 Ultra Pro y 1000X GAC-1, muchos clientes prefieren utilizar cables con más conductores, en concreto, la versión de 3 conductores GAC-3 por ser perfectamente redondo, en este caso recomendamos utilizar 1 solo conductor (marrón por ejemplo), para la señal y el resto ponerlos junto al blindaje, así mejoramos aún más su protección contra el ruido.

2 conductores balanceado XLR/ Jack, instrucciones de cableado

• Pin1 = malla,
• Pin2 = marrón (Señal +, vivo),
• Pin3 = blanco (Señal -, neutro).

Si el espacio no permite soldar todos los hilos de la doble malla, se puede dividir en dos y cortar el sobrante en el Pin 1,  asegúrese de que no queden hilos sueltos. Puedes utilizar un poco de termorretráctil para evitar cortocircuitos. No recomendamos poner tierra a la carcasa del cuerpo a ambos lados de su línea XLR. La carcasa del conector se pondrá a tierra una vez enchufada en un receptáculo.

Imagínate, un cable suelto puede hacer contacto con otro conector de cable suelto que tenga un potencial de tierra diferente. Por lo tanto, el conector de metal es conductor y no debe llevar a tierra su audio utilizado en los blindajes de su señal de audio. ¡Así que mantén las "tierras" separadas!

3 conductores Neumann Microphone XLR, instrucciones de cableado

Cada conductor a cada Pin: Pin1 = verde más escudos, Pin2 = marrón (Señal +), Pin3 = blanco (Señal -). Coloque cada una de los hilos de cada capa de los escudos juntos con el conductor verde en el Pin 1 de tierra.

Corte cualquier hilo sobrante de los escudos y asegure que no haya hilos sueltas colgando. Puedes usar un termorretráctil para evitar cortocircuitos

La construcción redonda de un cable de 3 conductores dará muchos más ciclos de movimiento a su cable de interconexión, ya que el cable redondo perfecto distribuirá y permitirá cualquier movimiento en cualquier dirección del punto de flexión de los cables en el alivio de tensión de los conectores. Esto le dará una vida útil extremadamente mejor y más larga a su cable.

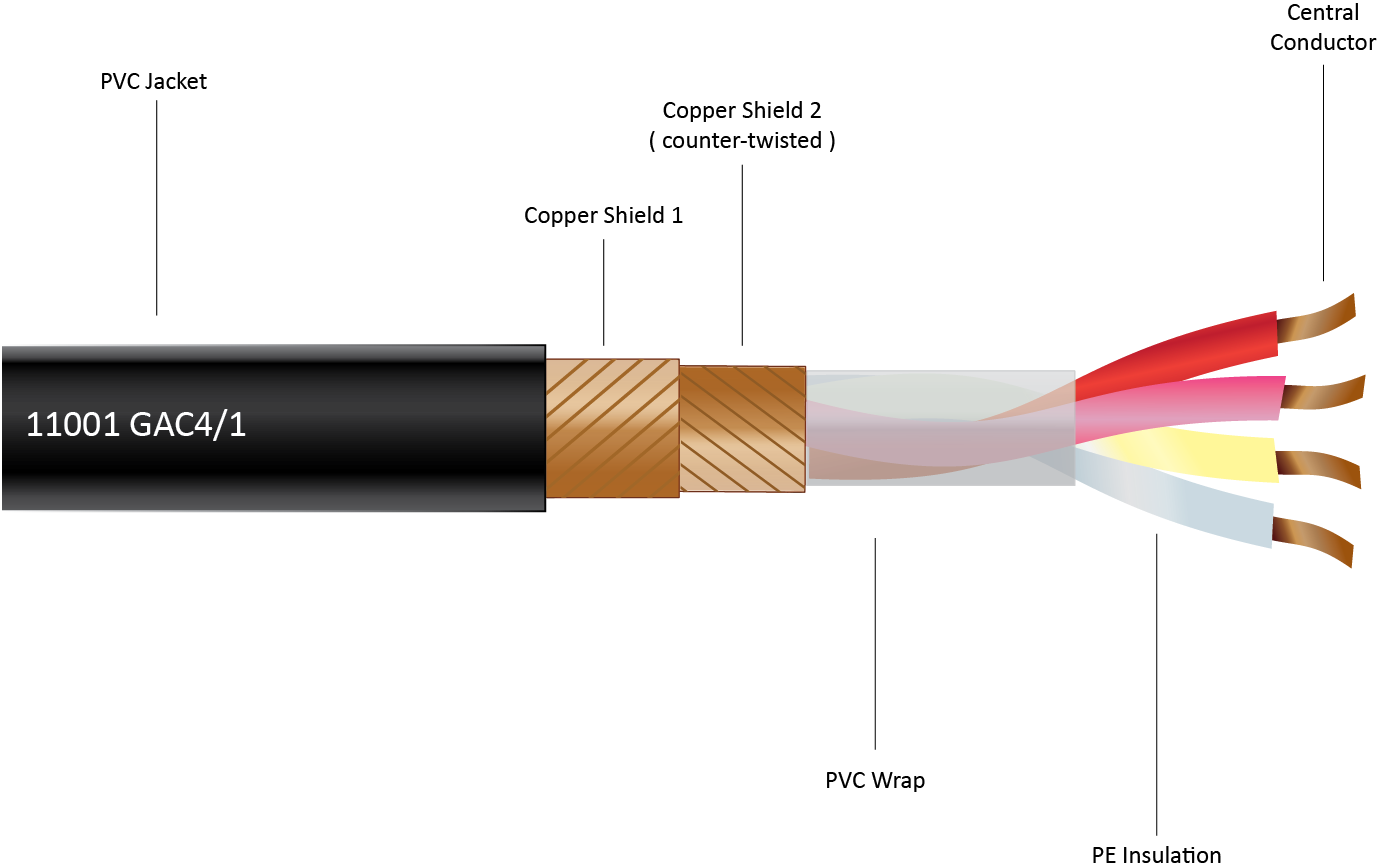

4 conductores Starquad Microphone XLR, instrucciones de cableado Starquad para línea de micrófono balanceada

Para beneficiarse del concepto Starquad, debe conectar los 4 conductores del cable de audio balanceado de la siguiente manera:

Agrupe cada conductor opuesto (Estrella), hicimos que el código de color sea fácil de identificar al conductor opuesto. (rojo / rosa y blanco / marfil, cada uno van de la mano).

• Pin2 = rojo y rosa (Señal +),
• Pin3 = blanco y marfil (Señal -).
• Pin1 = escudo 1 y 2 = Tierra

Coloque cada una de los hilos de cada capa del blindaje en el Pin 1 de tierra, si no tiene espacio para todos los hilos de protección, puede quitar algunos cortando cualquier hilo de los escudos y asegurar que no haya hilos sueltos colgando, puedes usar un termorretráctil para evitar cortocircuitos.

No recomendamos poner tierra en la carcasa del cuerpo a ambos lados de su línea XLR. La carcasa del conector se pondrá a tierra una vez que esté conectada a un receptáculo.
